Liofilizador al vacío para frutas y verduras Secadora

El liofilizador al vacío de frutas y verduras consta de dos partes principales: la unidad principal y las unidades auxiliares. Estos componentes trabajan juntos para garantizar un proceso de liofilización estable y eficiente. La estructura central está dividida en seis módulos, todos fabricados en acero inoxidable 304 o aluminio apto para uso alimentario, cumpliendo con los estándares de higiene alimentaria. Algunos modelos de alta gama utilizan acero inoxidable 316L para las piezas en contacto con alimentos, cumpliendo con los requisitos de limpieza de grado farmacéutico:

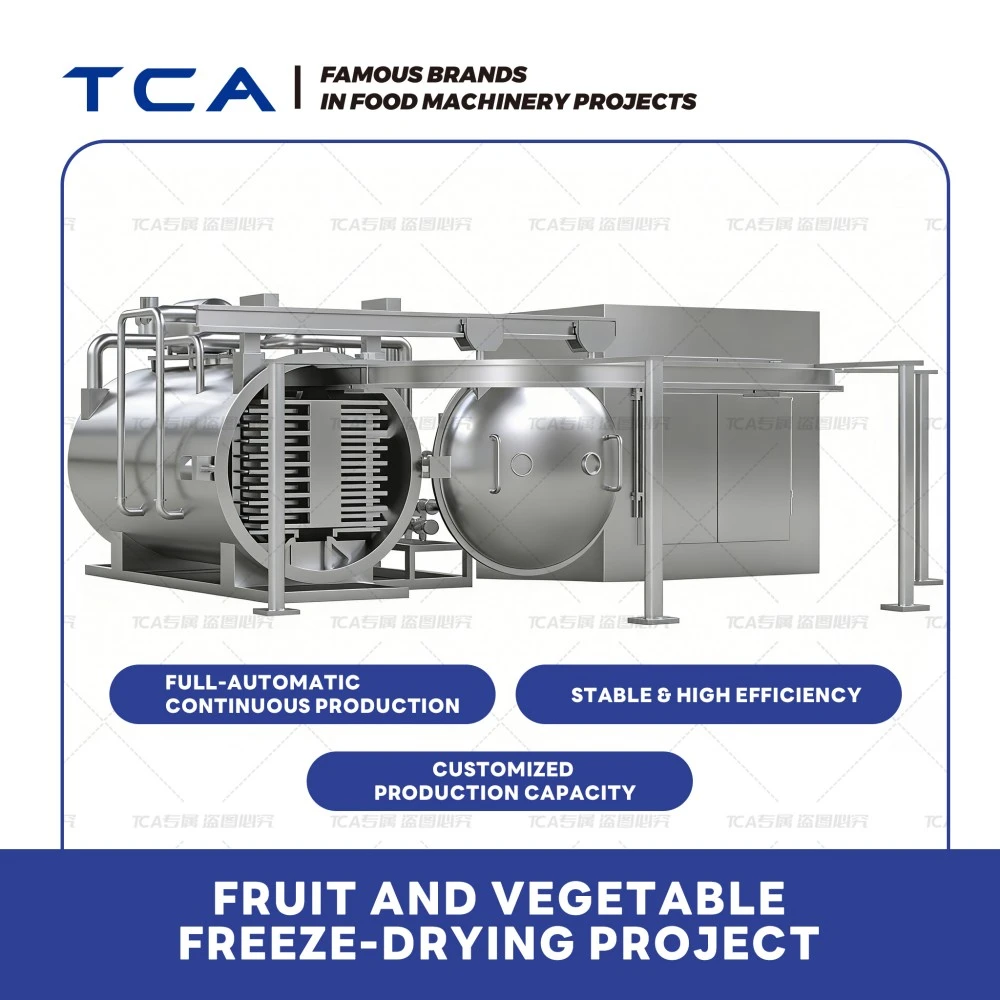

1. Cámara de liofilización: el área de trabajo central, dividida en un compartimento de material y un compartimento de condensación. Adopta un diseño sellado rectangular que ahorra espacio y es capaz de soportar presiones positivas y negativas. El sello utiliza caucho de silicona resistente a altas y bajas temperaturas, y la capa aislante utiliza material de aislamiento térmico elástico de células cerradas. La cámara está equipada con estantes (contrachapado especial hueco, de alta resistencia y buen sellado) para colocar frutas y verduras. La capa superior tiene una placa de compensación de radiación de calor para garantizar una temperatura uniforme dentro de la cámara. En el lateral hay una ventana de observación acrílica de calidad aeronáutica para monitorear en tiempo real el proceso de liofilización. En la parte inferior se encuentra una salida de drenaje. La cámara también incluye componentes auxiliares como un manómetro, una resistencia de medición de temperatura y una válvula de seguridad para garantizar la seguridad operativa y el control del proceso.

2. Unidad de Refrigeración: El "núcleo de refrigeración" del equipo. Los modelos convencionales emplean un compresor de dos etapas en cascada, capaz de alcanzar temperaturas ultrabajas de -70 ℃ en la trampa de frío, con una capacidad de captura de agua de 4 a 15 kg por lote. Capta rápidamente el vapor de agua generado durante la sublimación, evitando la interrupción del ambiente de vacío, reduciendo la frecuencia de descongelación y mejorando la continuidad de la producción. Es adecuado para procesar frutas y verduras con alto contenido de humedad (como pepinos y sandías). Algunos modelos pueden optimizar las temperaturas de precongelación en función de las características de los alimentos, abordando cuestiones como la conservación del color y el control de olores en frutas y verduras sensibles al calor.

3. Unidad de vacío: fundamental para mantener un ambiente de alto vacío. Equipado con una bomba de vacío resistente a la corrosión, puede mantener de manera estable un vacío máximo de ≤5Pa. Una válvula de presión diferencial (válvula de lastre de gas) evita el reflujo de aceite, evitando la contaminación de las frutas y verduras crudas. También presenta capacidades de aspiración rápida, lo que acorta el ciclo de secado y mejora la eficiencia de producción. Adecuado para procesar frutas y verduras de alta calidad, hierbas medicinales y otros materiales que requieren alta pureza. El puerto de escape de la bomba de vacío está equipado con un colector de neblina de aceite para evitar la contaminación por gases de escape.

4. Unidad de calentamiento: Responsable del control preciso de la temperatura, empleando un medio de calentamiento circulante de aceite de silicona. En comparación con la calefacción eléctrica tradicional, esto mejora la precisión del control de temperatura en un 50%, lo que garantiza una diferencia de temperatura en los estantes de ≤1℃. Algunos modelos de alta gama utilizan tecnología de control de temperatura por zonas, controlando la diferencia de temperatura dentro de 0,5 ℃. Puede ajustar con precisión la curva de calentamiento según las características de diferentes frutas y verduras (hortalizas de hoja, bayas, tubérculos), evitando la pérdida de nutrientes o daños morfológicos provocados por el sobrecalentamiento localizado. Al mismo tiempo, la tecnología de recuperación de calor se puede utilizar para recuperar y reutilizar el calor de la etapa de sublimación, reduciendo el consumo de energía.

5. Sistema neumático y de circulación: El sistema de circulación es responsable de la circulación y entrega del aceite de silicona y el refrigerante, asegurando niveles de temperatura y vacío uniformes y estables. El sistema neumático controla el bloqueo automático de los cilindros de la puerta de la cámara, asegurando la estanqueidad de la cámara y evitando fugas de vacío durante la liofilización, mejorando así la estabilidad operativa del equipo.

6. Sistema de control inteligente: el "cerebro" del equipo, equipado con un PLC de grado industrial y una pantalla táctil, admite el almacenamiento de 40 conjuntos de recetas de proceso y puede monitorear y registrar curvas de temperatura y vacío en tiempo real, cumpliendo con los requisitos de trazabilidad de auditoría GMP; algunos modelos admiten monitoreo remoto a través de una aplicación móvil y exportación de curvas de liofilización a través de una unidad flash USB, lo que elimina la necesidad de personal in situ las 24 horas, reduce los costos de mano de obra y también puede optimizar las curvas de liofilización a través de algoritmos de inteligencia artificial para lograr el ajuste automático de los parámetros del proceso, mejorando la estabilidad del producto y la eficiencia de la producción.

Flujo del proceso de producción

La tecnología central de los liofilizadores de frutas y verduras se basa en el principio de equilibrio trifásico del agua. Cuando la presión está por debajo del punto triple del agua (aproximadamente 611 Pa), el hielo puede sublimar directamente en vapor de agua sin pasar por el estado líquido.
El proceso completo de liofilización consta de tres etapas:

1. Etapa de precongelación

Las frutas y verduras frescas se congelan rápidamente a temperaturas que oscilan entre -30°C y -50°C. Esto convierte el agua libre y unida dentro de las células en cristales de hielo sólidos, evitando el crecimiento de cristales de hielo y el daño a la estructura celular.

Impacto de la velocidad de congelación: Congelación rápida (10-50 °C/min): forma microcristales finos, lo que causa un daño celular mínimo y da como resultado productos de alta calidad. Congelación lenta (1°C/min): forma cristales de hielo gruesos, lo que es beneficioso para el secado por sublimación pero puede dañar la estructura celular.

2. Secado Primario (Etapa de Sublimación)

En un entorno de alto vacío de ≤5 Pa, los cristales de hielo sólidos se subliman directamente en vapor de agua sin pasar por el estado líquido. Esta etapa requiere un control preciso de la temperatura de partición (normalmente -40 ℃ a +30 ℃) para permitir que los cristales de hielo se sublimen lentamente, preservando la estructura porosa de las frutas y verduras.

3. Desorción y Secado (Etapa de Desorción)

Calentar de +20 ℃ a +60 ℃ elimina el agua unida estrechamente al material sólido, reduciendo el contenido de humedad final a 1%-4%.

Criterios de determinación del punto final de secado:

La temperatura del material y la temperatura de la placa calefactora tienden a coincidir y permanecer constantes durante un período de tiempo.

El grado de vacío en la cámara de secado se vuelve básicamente estable.

La temperatura de la trampa fría vuelve a su valor sin carga.
